Système et dispositif d'interverrouillage de sécurité

Découvrez nos solutions de verrouillage fiables et durables

Les systèmes d'interverrouillage de la marque THIRARD ont été spécialement conçus pour assurer la sécurité des travailleurs intervenant sur des équipements électriques de moyenne ou haute tension, afin de prévenir tout risque d'accident lié à une mauvaise manipulation.

Nos systèmes d'interverrouillage sont le fruit d'une analyse minutieuse de tous les risques inhérents aux opérations humaines. Ils sont parfaitement alignés sur les procédures de sécurité, étape par étape, pour garantir une désactivation complètement sécurisée.

En pratique, le risque est maîtrisé grâce à un système de verrouillage et de clé dédié : la serrure ne peut être actionnée qu'avec la clé appropriée. En l'absence de cette dernière, la serrure se bloque et empêche toute rotation. Lorsque la clé est en position de verrouillage, elle est maintenue prisonnière par la serrure. Ce protocole, associant clés prisonnières et clés libres, assure à chaque fois un déroulement fluide et sécurisé du processus d'arrêt et de redémarrage. Grâce à la technologie d'interverrouillage, vous bénéficiez de la solution la plus sécurisée pour protéger votre environnement.

Définition d'un dispositif d'interverrouillage

L’interverrouillage est un dispositif de sécurité séquentiel et logique destiné à équiper les mécanismes de verrouillage des disjoncteurs BT et des cellules HTA et HTB. Ces dispositifs empêchent la mise sous tension d’un équipement grâce a un système de transfert de clés qui suit une logique ne permettant pas d'erreurs dans le process de verrouillage et déverrouillage.

Les systèmes d'interverrouillages THIRARD c'est :

Conçu pour répondre à vos besoins : Nous offrons une gamme complète de serrures d'interverrouillage qui répondent à toutes vos applications et s'adaptent également à vos besoins futurs.

Une durabilité garantie : Nos produits sont entièrement fabriqués en métal de haute qualité : des boîtiers en acier inoxydable, des cylindres à goupilles et des clés en laiton, assurant ainsi une longévité exceptionnelle, même dans des environnements à risque.

Offrir une protection maximale : Chacun de nos produits de la gamme d'interverrouillage est dédié pour assurer une protection optimale des collaborateurs et des équipements électriques.

Installation simplifiée et rapide : La plupart de nos serrures sont mécaniques et ne nécessitent donc pas de câblage, ce qui rend l'installation de nos systèmes d'interverrouillage rapide facile et accessible de tous.

Fabriqué en France : L'interverrouillage est l'un de nos domaines d'expertise. THIRARD est le fabricant de toute notre gamme, produite en France dans ses installations basées dans le Vimeu.

Possibilités infinies : Les systèmes d'interverrouillages THIRARD vous proposent une large sélection, comprenant 2 types de clés et la possibilité de choisir plus de 80 000 combinaisons de serrures différentes.

Nos serrures d'interverrouillage de sécurité

Beaurain Distribution propose une gamme complète de serrures d’interverrouillage. Nos solutions répondent aux standards de la majorité des fabricants et aux normes nationales et internationales :

● Spécification Technique d’entreprise Enedis appareillage moyenne tension réf : HN(ST) 64-S-52, HN(ST) 64-S-58,

● Normes nationales : NF C 13-100 (avril 2015), NF C 13-200 (juin 2018), NF EN 62271-202 (aout 2014) - Partie 202 - Postes préfabriqués haute/basse tension,

● Normes internationales appareillage et poste : IEC 62271-1, IEC 62271-2, IEC 62271-5.

Beaurain Distribution propose des mécanismes :

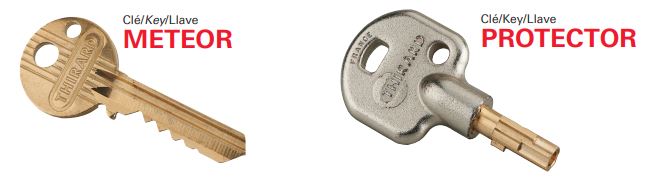

● à clé plate avec les produits de la gamme METEOR,

● à pompe avec la gamme PROTECTOR.

Ces deux familles de produits ont été conçues pour répondre aux exigences des fabricants de matériel électrique. Le profil choisi garantit la non-ouverture par des clés déjà existantes sur ce marché, éliminant tout risque d’entrouverture et de fausse manœuvre.

Avec plus de 80 000 combinaisons possible par profil pour les mécanismes METEOR et 1 200 000 pour la PROTECTOR, et grâce à un logiciel développé par nos soins, nous garantissons l’unicité des numéros attribués pour une sécurité totale. De plus, l’historique des numéros est conservé afin de vous offrir la possibilité de refaire des serrures complémentaires en cas d’ajout d’une cellule dans l’installation.

Selon la fonction de l’organe que l’on verrouille ou déverrouille, les clés sont libres ou prisonnières, obligeant l’opérateur à réaliser les manœuvres dans une séquence prédéterminée et assurant sa sécurité.

Verrous d'interverrouillage

Principalement utilisés sur des sectionneurs pour maintenir les dispositifs de coupure en position verrouillée, les verrous d’interverrouillage existent avec un ou deux cylindres et à un ou deux pênes.

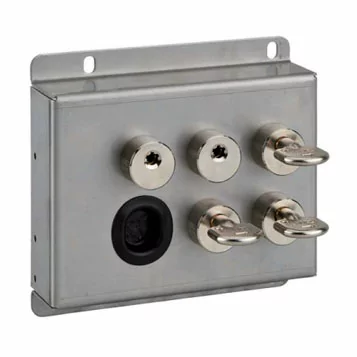

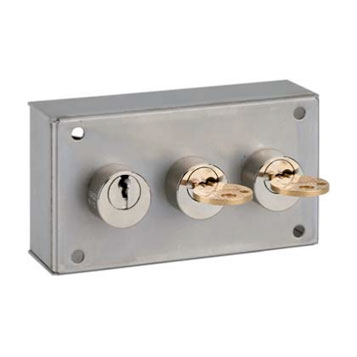

Interverrouillage à transfert de clé

Les serrures d’interverrouillage à transfert de clé permettent de gérer les clés du processus de verrouillage avec des séquences logiques de distribution par l’introduction ou l’emprisonnement d’une ou plusieurs clés dans un ordre souhaité.

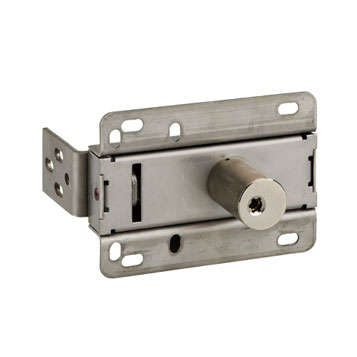

Serrures d'accès

Utilisées sur des portes, des trappes ou des têtes débrochables de transformateurs, les serrures d’accès d’interverrouillage dispose d’un système de clé prisonnière. La libération de celle-ci n’est possible que lorsque la gâche est introduite dans la serrure, assurant le verrouillage de la porte.

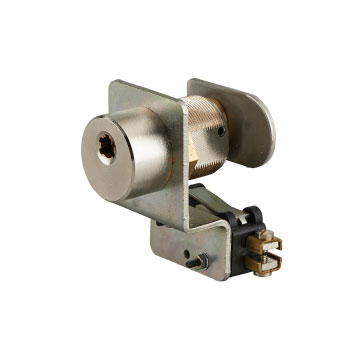

Serrures à cames batteuse

Utilisées sur la majorité des disjoncteurs et des cellules HTA, les serrures d’interverrouillage à came batteuse se déclinent en deux types d’entraineurs sur lesquels les fabricants adaptent le mécanisme :

● un méplat de M9x11mm,

● un carré 15x15mm.

Cadenas

Les cadenas d’interverrouillage de sécurité sont généralement utilisés à la place des batteuses ou des verrous lorsque les éléments à verrouiller ne sont pas équipés des dispositifs nécessaires. Ces cadenas sont équipés d’un système de clé prisonnière anse ouverte.

Cylindre d'interverrouillage

Les cylindres simple entrée à profil européen sont employés quand des armoires électriques munies de poignées escamotables sont intégrées dans le plan de verrouillage.

Vous proposer une solution d'interverrouillage dans tous les domaines

En tant qu'expert dans les solutions d'interverrouillage, Beaurain Distribution en collaboration avec THIRARD vous proposent des solutions adaptés à vos besoins.

Secteur de l'industrie

THIRARD se spécialise dans les environnements industriels. Offrant une vaste sélection de systèmes de verrouillage qui peuvent être adaptés à vos besoins spécifiques, qu'il s'agisse de solutions standard ou sur-mesure, conçues pour résister aux contraintes et aux conditions extrêmes propres à l'industrie.

- Pour l'industrie propre : Nous fournissons des systèmes de verrouillage spécialement conçus pour les environnements industriels où la propreté et l'hygiène sont essentielles, tels que l'industrie pharmaceutique ou agroalimentaire.

- Pour l'industrie sale : Nous proposons des solutions de verrouillage résistantes et durables, capables de faire face aux conditions difficiles et aux environnements salissants, tels que l'industrie chimique ou minière.

Quels que soient vos besoins spécifiques dans le domaine industriel, THIRARD dispose de solutions de verrouillage adaptées pour répondre à vos exigences en matière de sécurité et de protection.

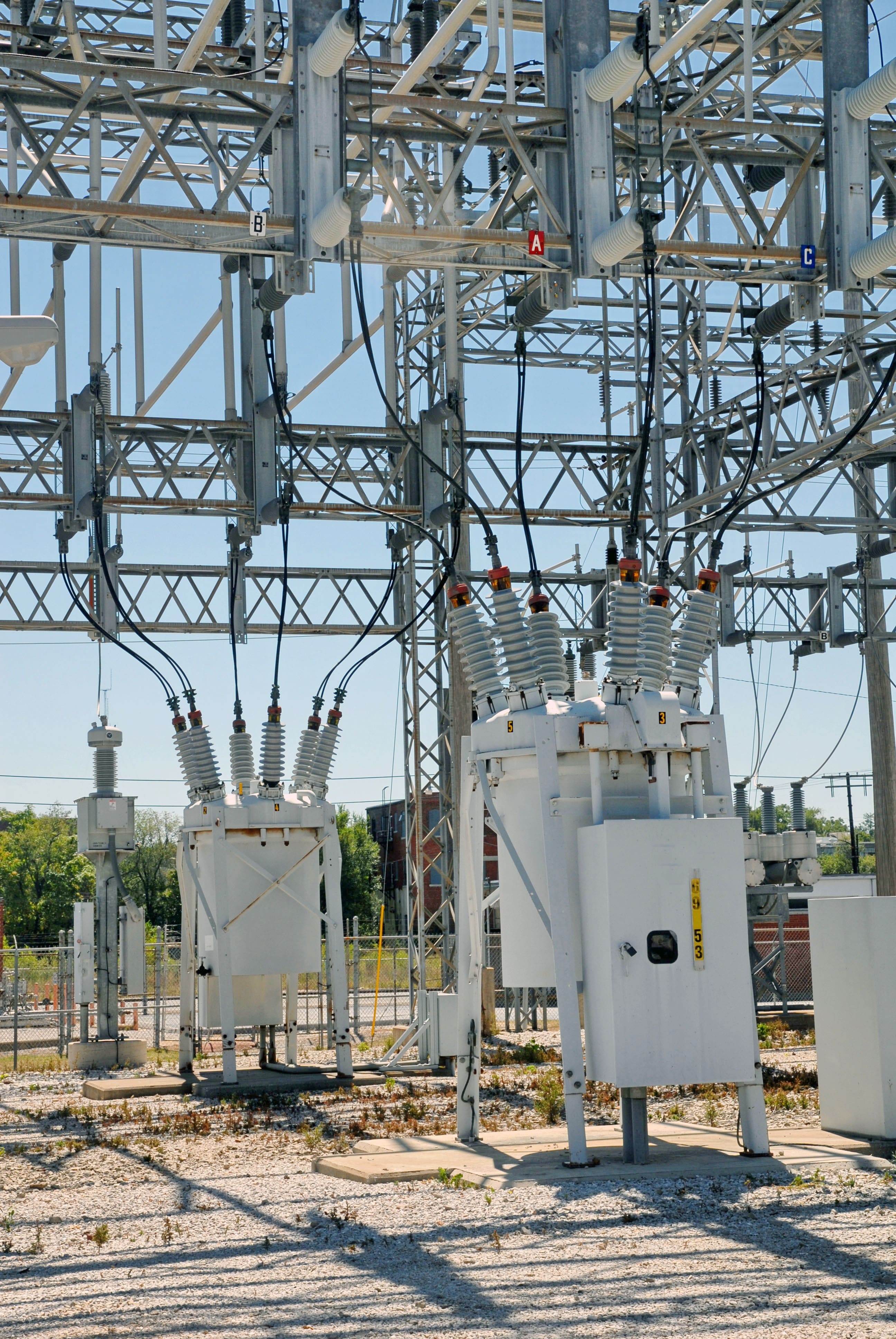

Secteur de l'énergie

Thirard propose une vaste gamme de dispositifs de verrouillage fiables et robustes qui garantissent la protection des personnes et des biens dans tous les secteurs de l'énergie.

Ces solutions d'interverrouillages sont destinées des coffrets électriques, des tableaux électriques et des armoires électriques, qui sont essentiels pour assurer la sécurité et la fonctionnalité des installations électriques.

Thirard répond également aux besoins d'interverrouillage dans la transformation d'énergie et d'utilisation des énergies renouvelables, notamment dans les domaines de l'énergie éolienne, solaire, hydroélectrique et nucléaire.

En outre, Thirard fournit des solutions d'interverrouillage pour les infrastructures de serveurs et de stockage, les centres de données et les réseaux de télécommunications, où la sécurité des données et des équipements est primordiale.

Secteur du transport

THIRARD offre des solutions de sécurité sur mesure pour les clients du secteur du transport, en particulier dans le domaine ferroviaire. Nos produits sont spécialement conçus pour répondre aux exigences uniques des différentes infrastructures et applications, couvrant notamment :

- Automobiles : Nous proposons des solutions de verrouillage adaptées aux véhicules automobiles et aux camions, garantissant la sécurité des biens et des passagers.

- Ascenseurs : THIRARD conçoit des dispositifs de verrouillage spécifiquement pour les ascenseurs, assurant une utilisation sécurisée et fiable.

- Ferroviaire : THIRARD propose des solutions de sécurité spécialisées pour le secteur ferroviaire, garantissant la protection des infrastructures et des passagers dans ce domaine crucial du transport.
